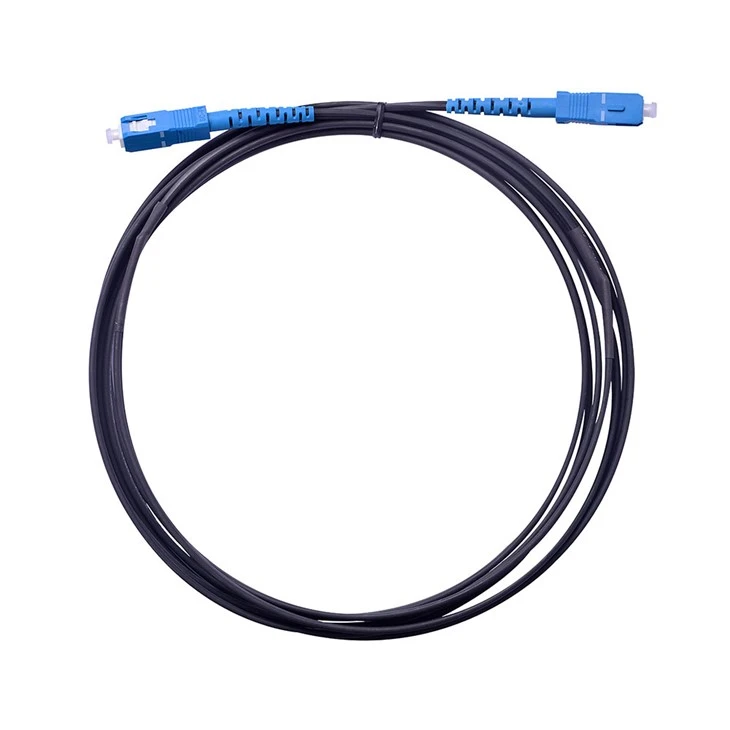

फाइबर ऑप्टिक पैच कॉर्ड
ड्रॉप केबल वे केबल हैं जो वितरण बिंदु या केबल से ग्राहक/उपयोगकर्ता तक चलती हैं।
फ़ाइबर पैच कॉर्ड, जिसे अक्सर फ़ाइबर पैच केबल, फ़ाइबर जंपर, या फ़ाइबर पैच लीड कहा जाता है, फ़ाइबर केबल की एक लंबाई होती है जो प्रत्येक छोर पर फ़ाइबर ऑप्टिक कनेक्टर के साथ समाप्त होती है। कनेक्टर फाइबर ऑप्टिक पैच कॉर्ड को ऑप्टिकल स्विच या अन्य दूरसंचार/कंप्यूटर डिवाइस से तेजी से कनेक्ट करने की अनुमति देते हैं।
विवरण
तकनीकी पैरामीटर
हमारी कंपनी
पर्यावरणीय विशेषताएँ
- परिवहन/भंडारण तापमान: -20 डिग्री से +60 डिग्री
डिलिवरी की लंबाई
- मानक रील लंबाई: 5 मी, 10 मी, 20 मी, 35 मी, 45 मी, 50 मी, 75 मी, 100 मी, 150 मी, 200 मी, 300 मी;
- अन्य लंबाई भी उपलब्ध हैं.
हमारी सेवाएँ
कुशल समर्थन सुनिश्चित करने के लिए एक ऑनलाइन सेवा पर {{0}एक घंटा{{1}बारह।
2. होटल आरक्षण से लेकर फैक्ट्री विजिट तक विचारशील ग्राहक स्वागत।
3. ऑर्डर की पुष्टि से लेकर उत्पाद शिपमेंट तक की पूरी प्रक्रिया में बेहद सतर्क रहें।
अपने ब्रांड
पैक करो और भेजो
सुझावों
यूपीसी जंपर्स की गुणवत्ता की पहचान निम्नलिखित आयामों से की जा सकती है:
1. कोर ऑप्टिकल प्रदर्शन पहचान
सम्मिलन हानि: रिटर्न लॉस टेस्टर से मापा जाता है, उच्च गुणवत्ता वाले यूपीसी जंपर्स 0.1dB से कम या उसके बराबर होते हैं, और नियमित योग्य मॉडल 0.3dB से कम या उसके बराबर होते हैं।
रिटर्न लॉस: सिंगल {{0}मोड यूपीसी जम्पर का मापा मूल्य 50dB से अधिक या उसके बराबर होना चाहिए, और सिग्नल रिफ्लेक्शन हस्तक्षेप से बचने के लिए उच्च -गुणवत्ता वाले उत्पाद 55dB से अधिक या उसके बराबर तक पहुंच सकते हैं।
2. अंतिम चेहरे की प्रक्रिया की पहचान
ज्यामितीय पैरामीटर: वक्रता त्रिज्या 10 ~ 20 मिमी, शीर्ष ऑफसेट 20μm से कम या उसके बराबर, आईईसी मानकों के अनुरूप -0.05 ~ +0.05μm की सीमा में फाइबर ऊंचाई।
उपस्थिति निरीक्षण: 400x ऑप्टिकल फाइबर माइक्रोस्कोप से निरीक्षण करें। अंतिम सतह पर कोई खरोंच, गड्ढे या धूल नहीं है, और गोलाकार सतह को बिना काटे समान रूप से पॉलिश किया गया है।
3. सामग्री और संरचना की पहचान
फेर्रेट गुणवत्ता: ग्रेड ए ज़िरकोनिया सिरेमिक फेर्रू का उपयोग करते हुए, बार-बार प्लगिंग और अनप्लगिंग के बाद यह ढीला नहीं होगा। फाइबर कोर की सटीक डॉकिंग सुनिश्चित करने के लिए सांद्रता 0.5μm से कम या उसके बराबर है।
शीथ और ऑप्टिकल फाइबर: तार का शरीर लचीला और झुकने के लिए प्रतिरोधी है, और इसमें कोई तीखी गंध नहीं है। ऑप्टिकल फाइबर G.652D/G.657A जैसे उद्योग मानकों का अनुपालन करता है।
4. व्यावहारिक सत्यापन और पहचान
निरंतरता परीक्षण: रोशनी के लिए लाल लाइट पेन का उपयोग करें, पूरी प्रक्रिया में कोई काले धब्बे या ब्रेकप्वाइंट नहीं हैं, और लाल रोशनी स्थानीय प्रकाश रिसाव के बिना समान रूप से प्रसारित होती है।
पर्यावरण अनुकूलन परीक्षण: -40 डिग्री ~+85 डिग्री के तापमान चक्र के बाद, सम्मिलन हानि में उतार-चढ़ाव 0.2dB से कम या उसके बराबर होता है, और प्रदर्शन में कोई स्पष्ट क्षीणन नहीं होता है।
लोकप्रिय टैग: फाइबर ऑप्टिक पैच कॉर्ड, चीन फाइबर ऑप्टिक पैच कॉर्ड निर्माता, आपूर्तिकर्ता, कारखाने
तकनीकी विशेषताओं
| केबल भाग | |
| फाइबर गिनती | 1~4 |
| फाइबर प्रकार | G657A1 या A2 |
| शक्ति सदस्य सामग्री | एफआरपी या स्टील तार |
| ढांकता हुआ ताकत सदस्य का आकार | 2 x 0.5 मिमी /2x0.4 मिमी |
| संदेशवाहक सामग्री | इस्पात तार |
| मैसेंजर का आकार | 1.0मिमी / 7*0.33मिमी |
| नाममात्र बाहरी आयाम(±0.3) | 2.0 मिमी x 5.0 मिमी |
| बाहरी जैकेट सामग्री | एलएसजेडएच |
| तनाव शक्ति (लघु-अवधि/दीर्घ-अवधि) | 300N/600N |
| क्रश प्रतिरोध (लघु-अवधि / दीर्घ-अवधि) |
1000 एन/100मिमी 2200 एन/100मिमी |
| न्यूनतम मोड़ त्रिज्या (स्थिर/गतिशील) | 20 x आयुध डिपो / 40 x आयुध डिपो |
| कनेक्टर्स भाग | |
| कनेक्टर प्रकार | एससी/यूपीसी, एससी/एपीसी |
| निविष्ट वस्तु का नुकसान | 0.25dB से कम या इसके बराबर |
| वापसी हानि (एकल मोड के लिए) | यूपीसी 50डीबी से अधिक या उसके बराबर, एपीसी 60डीबी से अधिक या उसके बराबर |
| repeatability | ±0.1dB |
* उपरोक्त सभी केबल आकार को अनुकूलित किया जा सकता है।
